AP1220B-120說明書

1  型號說明

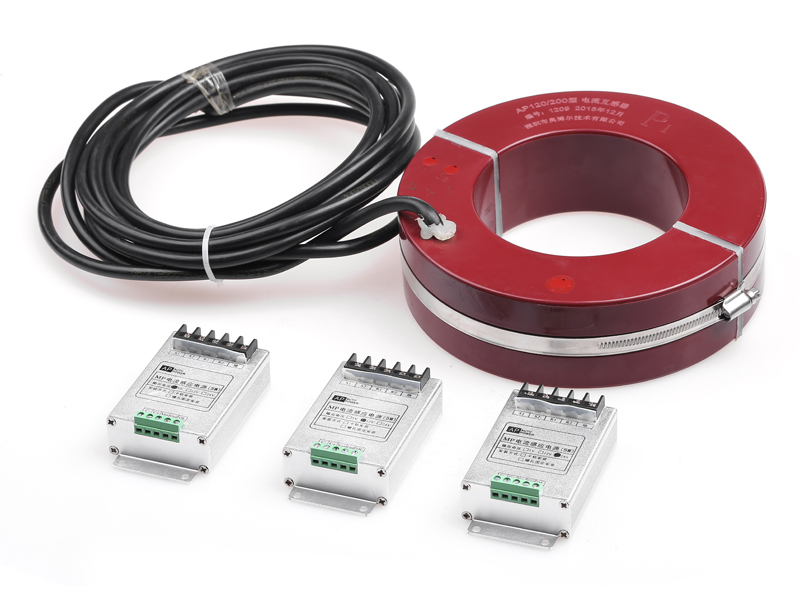

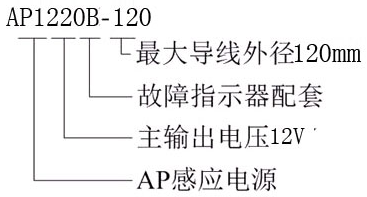

AP1220B：其中 AP系列電流感應電源，12V電壓規格輸出，B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為12V，額定輸出功率為20W，充電電壓最大為13.5V，充電限流值為0.8A，充電最大功率為20W，支持取電的最大導線外徑為160mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55oC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

注：在同等一次電流的情況下，雙CT的取電功率約等于單CT取電功率的2倍。

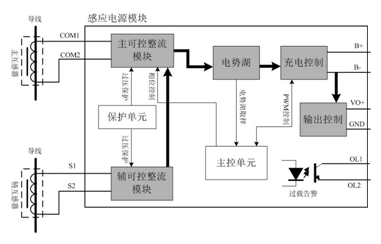

3 原理圖

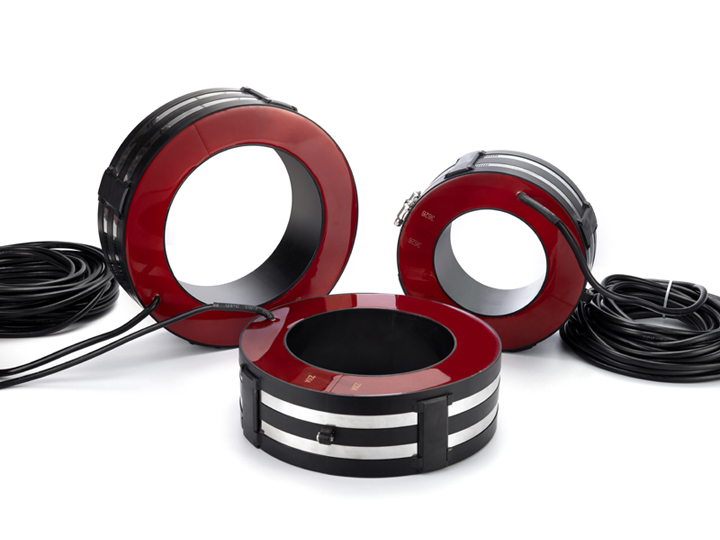

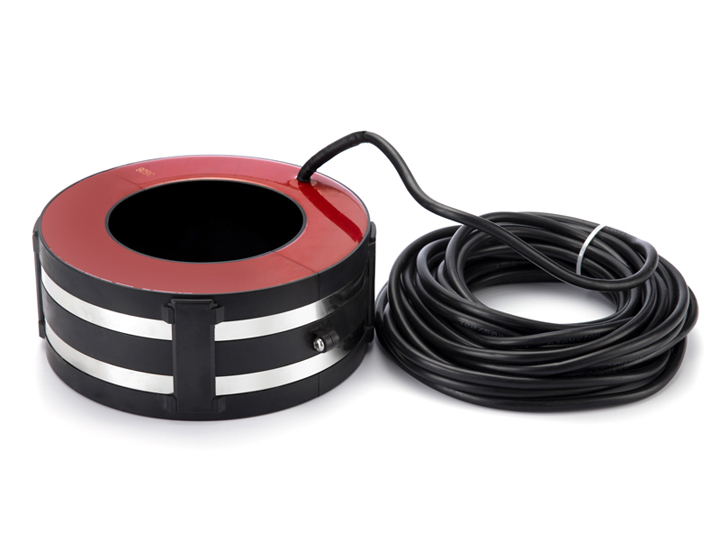

4  取能互感器

取能互感器儲能容量的分析較為復雜,但可以基于兩個方法做近似估算:
1、在固定周期T內 ,將剩余電能全額存儲,即儲能容量的最大值Wcmax為

2、在固定周期T內 ,考慮取電不足部分電能全額來自于儲能容量,即儲能容量的最大值
由于配網一次電流多呈現為以天為周期的周期性波動特征,建議前述固定周期選擇天即24H ,實際配置儲能容量參照Wcmax及W' Cmax- -者中的最小值即可,配置容過大,并钚會提高故障指示器終端的在線率,導致儲能容量的浪費。

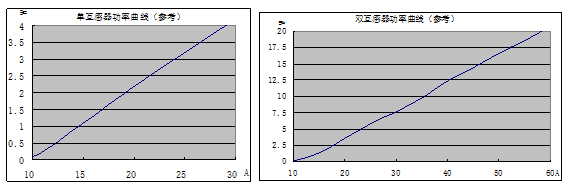

5 功流曲線

<備注：當電流大于100A時，取電功率＝0.15*(電流-25)>

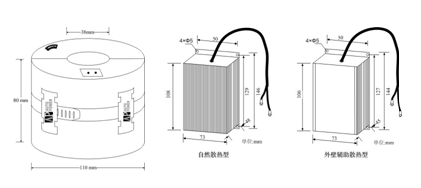

6 模塊安裝尺寸

7 輸出說明

指示燈說明：

    過壓（紅色）：電勢湖電壓可能失控，應聯系修理或更換；

    過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限；

    正常（綠色）：感應電源模塊輸出電壓正常。

端子排說明：

    OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流不足（或電池低電壓充電）時，該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于200V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。

    Gnd：電源地，直接聯接負載負端

    Vo+：12V電壓輸出，直接聯接負載正端

    C+： 即B＋，接蓄電池正極，蓄電池電壓規格為12V

    C－：即B－，接蓄電池負極

    S1、S2為主取能互感器輸入

    COM1、COM2為輔取能互感器輸入

在導線電流不足或停電時，蓄電池里面的電能會自動經感應電源模塊輸出端向負載供電，不需添加其它任何連接。

    請注意負載、蓄電池的極性，反接可能導致負載及電源本身的損壞；

    主、輔取能互感器可接同線路的同相導線，也可接不同線路的異相導線。

8 使用注意事項

1、根據導線電流常規運行值、功率曲線和用電功率，合理選擇感應電源及其儲能部件；

2、由于磁路的原因，取能互感器工作時會有輕微的滴答聲，屬于正常現象；

3、感應電源模塊和常規電源原理完全不同，切不可將其接入其他電源接口；
